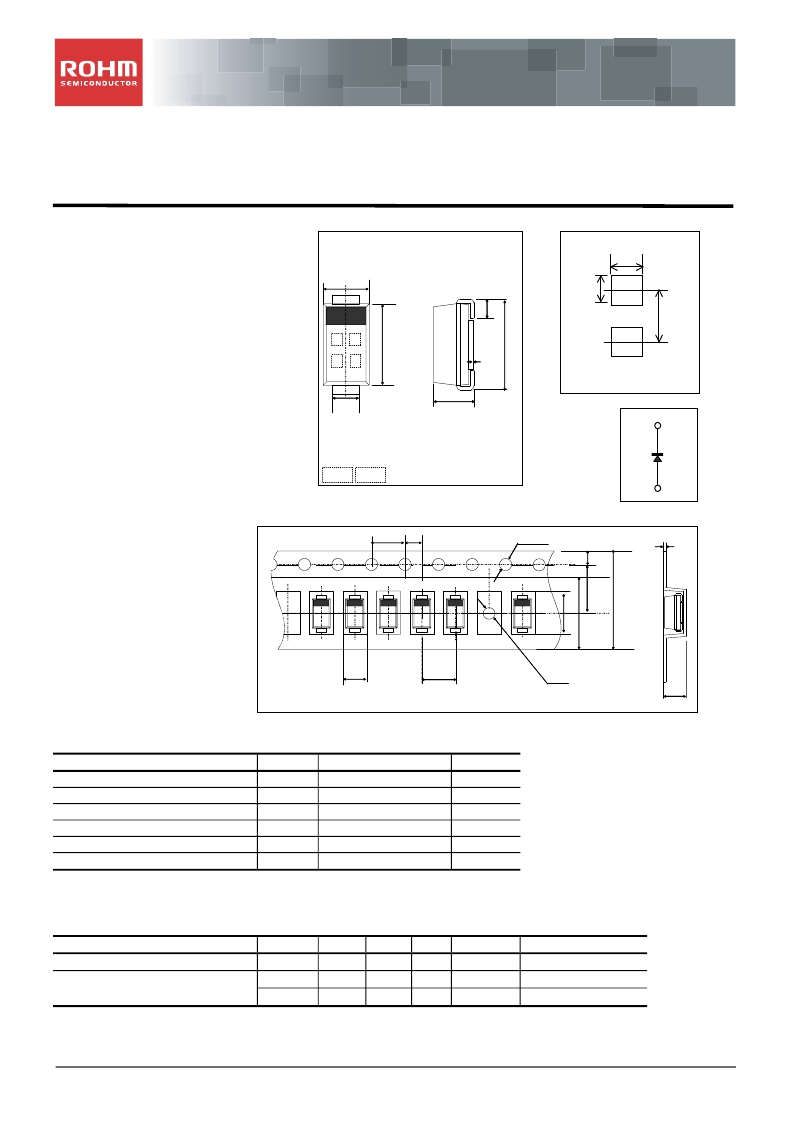

Data Sheet
Schottky Barrier Diode
RSX301L-30
? Applications
? Dimensions (Unit : mm)
? Land size figure (Unit : mm)
General rectification
2.0
2.6±0.2
? Features
1)Small power mold type. (PMDS)
2)Low VF,Low IR
5
6
3)High reliability
①
②
0.1±0.02
　 　　 0.1
PMDS
? Construction
Silicon epitaxial planar
1.5±0.2
ROHM : PMDS
JEDEC : SOD-106
2.0±0.2
? Structure
①
②
Manufacture Date
? Taping specifications (Unit : mm)
4.0±0.1
2.0±0.05
φ1.55±0.05
0.3
φ1.55
2.9±0.1
4.0±0.1
2.8MAX
? Absolute maximum ratings (Ta=25°C)
Parameter
Reverse voltage (repetitive)
Reverse voltage (DC)
Average rectified forward current
Forward current surge peak (60Hz ? 1cyc)(*1)
Junction temperature
Storage temperature
Symbol
V RM
V R
Io
I FSM
Tj
Tstg
Limits
30
30
3
70
150
? 40 to ? 150
Unit
V
V
A
A
°C
°C
(*1)Tc=90°C max Mounted on epoxy board. 180°Half sine wave
? Electrical characteristics (Ta=25°C)
Parameter
Forward voltage
Reverse current
Symbol
V F
I R 1
I R 2
Min.
-
-
-
Typ.
-
-
-
Max.
0.42
90
200
Unit
V
μ A
μ A
Conditions
I F =3.0A
V R =15V
V R =30V
www.rohm.com
? 2011 ROHM Co., Ltd. All rights reserved.
1/3
2011.05 - Rev.D
